Nyheter i IDA ICE 5.1.1

Läs mer om IDA ICE här


 leaf Års- och klimatbaserat dagsljus med Radiance™ 1

daylight800

Fram till nyligen var dagsljusfaktorn (DF) den mest använda metoden för att utvärdera dagsljusprestanda i byggnader. Det är dock en förenklad metod som inte tar hänsyn till viktiga faktorer såsom orientering, direkt solljus, lokala klimatförhållanden eller dynamiska solskydd.

Den nya funktionen för års- och klimatbaserad dagsljusberäkning i IDA ICE innebär ett stort steg framåt genom att integrera alla dessa faktorer. Med hjälp av faktisk väderdata för årets alla timmar kan IDA ICE simulera dagsljus med hög noggrannhet.

Funktionen kan även användas för detaljerade solinstrålningsstudier, inklusive reflexer från närliggande objekt och komplexa solskydd, övertemperaturanalyser och PV-analyser. Klimatbaserad dagsljusberäkning används i allt högre grad i nationella byggregler och certifieringar som LEED, BREEAM och DIN V 18599.

Viktiga funktioner för klimatbaserad dagsljusberäkning i IDA ICE:

  • Enkel konfiguration, simulering och visualisering
  • Beräkning i utvalda zoner eller på användardefinierade mätplan, placerade inomhus eller utomhus
  • Stöd för fasta solskyddssystem
  • Stöd för detaljerade solskydd, såsom persienner och elektrokroma glas
  • Resultat presenteras i anpassningsbara rapporter och interaktiva 3D-vyer med färgkodad fältvisualisering, inklusive möjlighet att visa andel av yta över/under ett  gränsvärde
  • Inbyggt stöd för vanliga dagsljusmått som sDA (Spatial Daylight Autonomy) och UDI (Useful Daylight Illuminance)
  • Stöd för relativ årsbaserad användbar belysningsstyrka enligt DIN V 18599
  • Årsbaserad simulering av extern solinstrålning


leafFörbättrad produktivitet och stabilitet

IDA ICE 5.1.1 innehåller över hundra buggfixar och stabilitetsförbättringar. Dessa påverkar inte de numeriska resultaten, men förbättrar den övergripande användarupplevelsen. Särskild vikt har lagts vid att förhindra att data går förlorad på grund av otillräckligt minne.


 leaf Ta bort CAD-filer

Du kan nu ta bort CAD-filer (t.ex. DWG) utan att förlora viktig information som infogningspunkt, skala och transparens. Detta förenklar arbetet med byggnader där varje våningsplan har en separat CAD-fil.

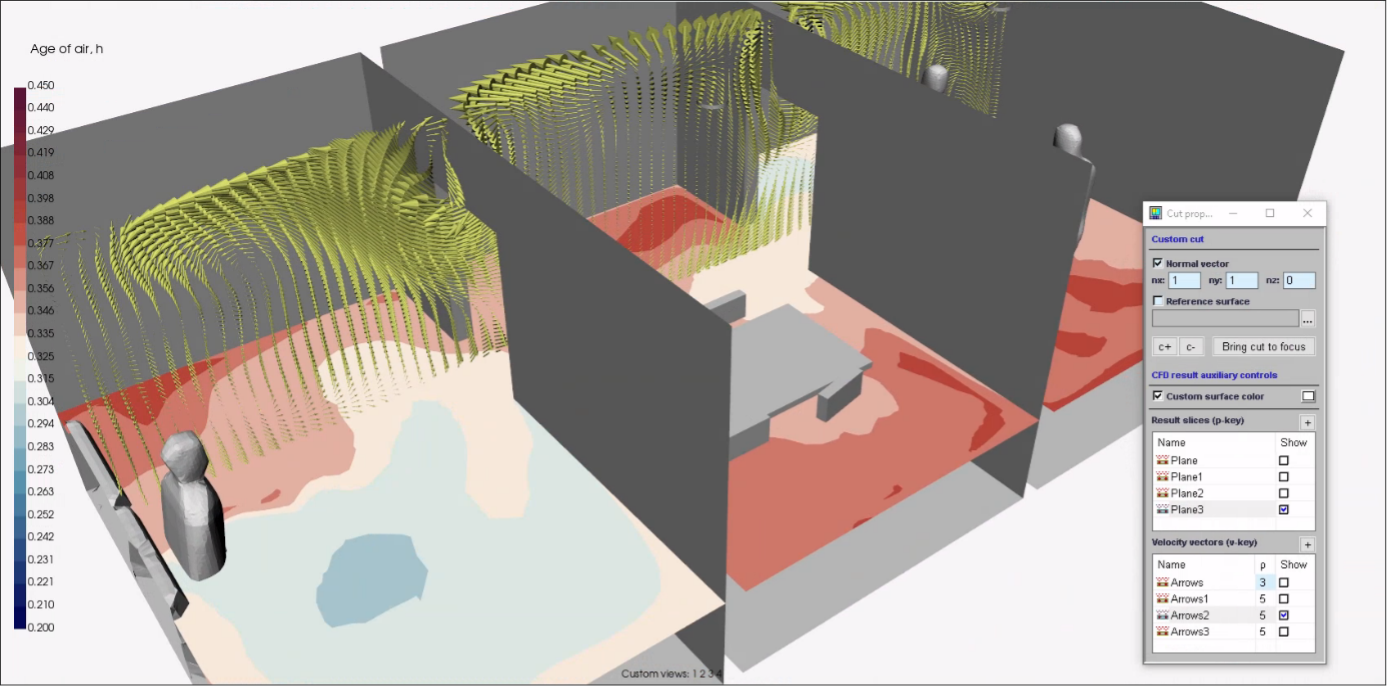

leafFörbättrad 3D-animering av simuleringsresultat (beta)

3D animation

IDA ICE har en ny 3D-animeringsflik, som fungerar som ett alternativ till den befintliga animeringsvyn. Den nya fliken har kraftigt förbättrad prestanda och klarar betydligt större modeller och datamängder. Den är särskilt anpassad för arbetsflöden relaterade till klimatbaserad dagsljusberäkning och den kommande CFD-förlängningen.

Några av de nya funktionerna:

Animationslista: Möjlighet att skapa och spara flera visualiseringar. När ett animationsobjekt skapas och en variabel visualiseras, sparas dess inställningar automatiskt.


Variabellista: Resultat visas direkt efter att en variabel valts – utan behov av flera klicksteg. Listan kan expanderas i ett separat fönster, vilket ger bättre överblick och kan placeras på en separat skärm.


Visualiseringsalternativ: Gränssnittet visar endast relevanta inställningar. Snittnivåer kan anges numeriskt och snittplan döljs automatiskt vid behov.


Anpassade vyer: Användare kan spara valfria vyer med t.ex. kameravinkel och zoomnivå. När vyer finns sparade visas ett textöverlägg i 3D-fönstret som anger antalet definierade vyer.


Anpassade snitt: Stöd för snitt i valfri riktning, även utifrån referensytor – användbart för analys av specifika delar av modellen.


Cellvärden utan interpolering: Möjlighet att stänga av interpolering och visa rådata direkt från cellnivån.


leafVDI 2078 – Kylbehovsberäkning2

Kylbehovsberäkning enligt VDI 2078, som ingår i den tyska lokaliseringen, erbjuder snabb och tillförlitlig dimensionering av kylsystem i enlighet med riktlinjerna i VDI 2078 – en standard som ofta anges som minsta krav i tyska byggprojekt. Funktionen är helt integrerad i IDA ICE:s modelleringsgränssnitt och möjliggör automatiska kylbehovsberäkningar baserade på din ursprungliga IDA ICE-modell, med minimalt behov av ytterligare indata.



Funktioner:

  • Val av plats- och klimatdata enligt VDI 2078, direkt i den nya VDI 2078-fliken
  • Definition av periodiska och aperiodiska belastningsberäkningar
  • Automatisk konvertering av den detaljerade fönstermodellen till VDI-kompatibla fönsterparametrar
  • Automatisk anpassning av IDA ICE:s zonmodell och relevanta randvillkor enligt VDI-kompatibla beräkningsmetoder
  • Fullt automatiserad generering av resultatrapport i enlighet med VDI 2078
  • Visualisering av VDI 2078-resultat i IDA ICE:s välbekanta resultatgränssnitt, som inkluderar både detaljerade värden och sammanställningar



 1 Inkluderat i Expertutgåvan och tillgänglig som tillägg (Daylight) till Standardutgåvan.

2 Inkluderat i Anpassning Tyskland.
